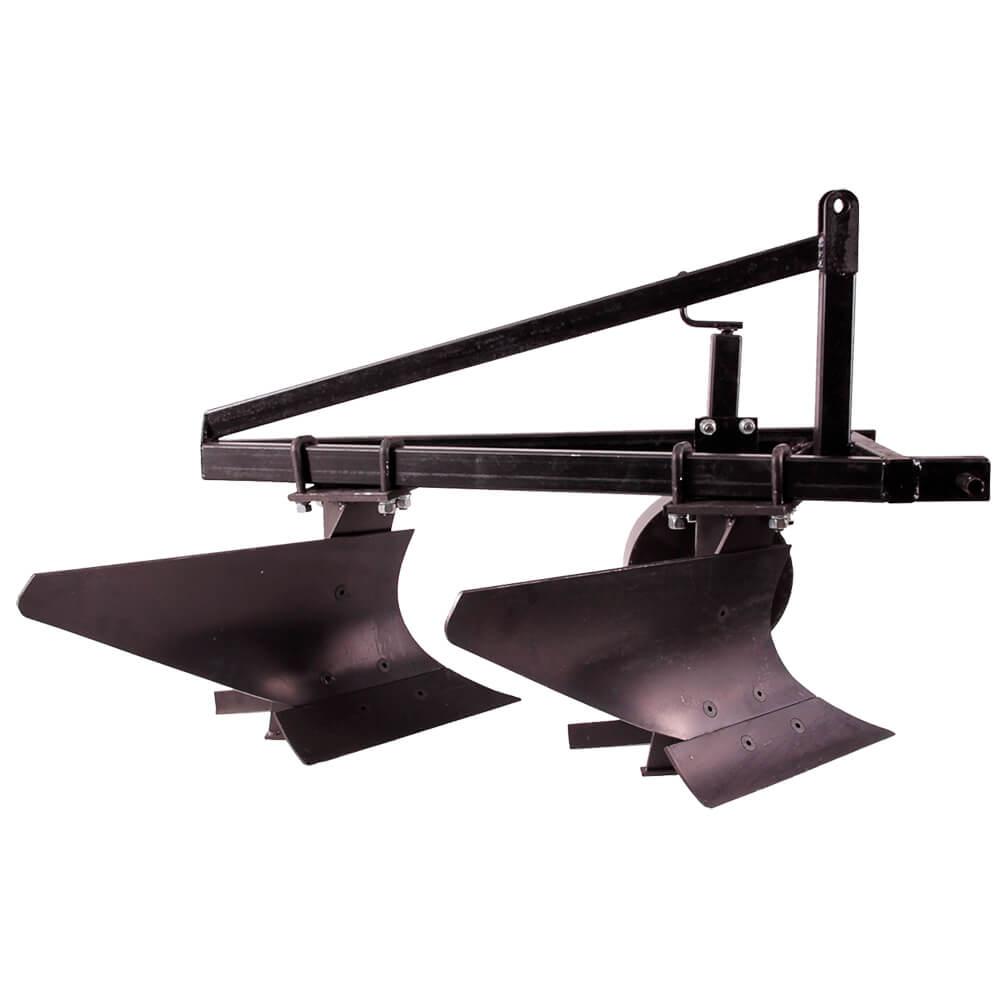

Плуг для мінітрактора ПЛ5

Плуг для мінітрактора ПЛ5

Плуг двокорпусний для мінітрактора призначений для агрегатування з тракторами, обладнаними триточковою навісною системою.

Плуг ПЛ5 у своїй основі має трикутну раму з розпіркою, що забезпечує необхідну жорсткість. Корпуси плугів і опорне колесо приєднуються до рами за допомогою рознімних з'єднань, що дають змогу переміщати вузли відносно рами під час настроювання. Максимальна глибина запашки — 210 мм. Ширина захоплення леху одного корпусу — 257 мм. Повна ширина захоплення плуга — 515 мм.

Плуг для мінітрактора має триточковий причіпний пристрій. Настроювання плуга здійснюється за допомогою триточкової навісної системи  мінітрактора.

Рама-плуга виготовлена з профільної труби 60х40х4 мм.

Лемех виготовлений зі сталі марки 45, проходить термічну обробку. Його довжина — 425 мм.

1.     Довжина корпусу плуга (від краю леху до краю відвала) становить 800 мм;

2.     Висота корпусу плуга — 375 мм;

3.     Товщина стійки плуга 6 мм;

4.     Польова дошка виготовлена зі смуги 40х8 мм;

5.     Вага плуга для мінітрактора — 75 кг.

Габаритні розміри рами плуга, дані для перевезення:
Довжина: 1140 мм Ширина: 630 мм Висота: 380 мм
