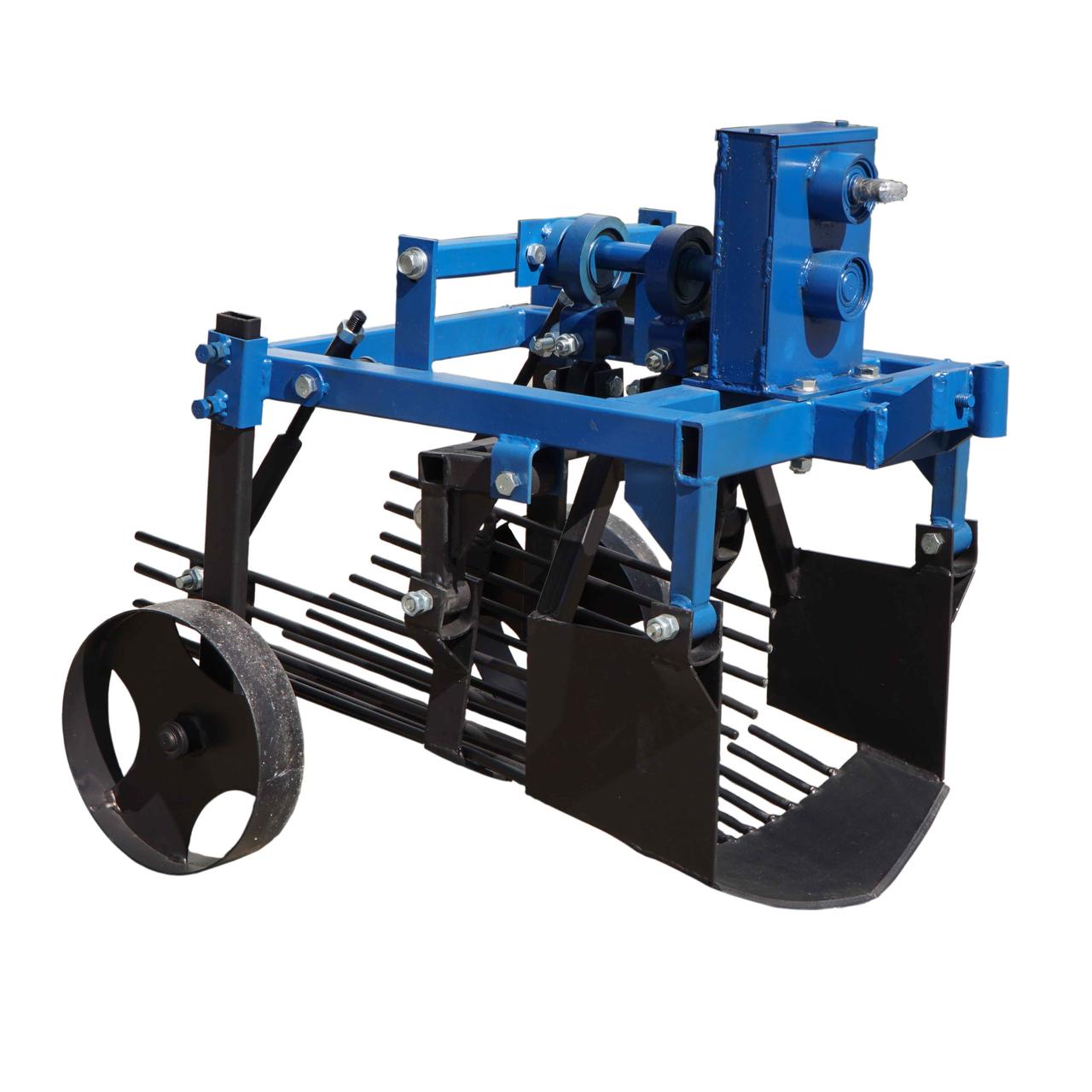

Картоплекопичувач вібраційний ZIRKA-105 під ВОМ (без карданного вала) (КК17)

Картоплекопичувач вібраційний  ZIRKA-105  під ВОМ (без карданного вала) (ККК17)

Карданний вал до комплекту не входить і купується окремо.

Двоексцентриковий вібраційний картоплекопач може агрегатуватися з мотоблоками від 6 л, с., які обладнані двигуном повітряного охолодження й мають заднє ВОМ зі шпонковим пазом. Для мотоблоків зі шліцьовим валом потрібно виготовити перехідник і внести зміни в конструкцію. Конструктивною особливістю цієї моделі картопелькопача є вбудований понижувальний редуктор і привод від вала добору потужності мотоблока.

Для нормальної роботи картоплі бажано попередньо очистити ділянку від ботви.

Принцип роботи

Первинний вал редуктора або вал-шестерня картоплі картоплі від вала добору потужності мотоблока через карданний вал. Карданний вал до комплекту не входить і купується окремо. З вторинного вала редуктора картопелькопача обертання передається на два ексцентрики, які за допомогою спеціальних штовхачів передають зворотно-поступальний рух на гуркіт і ніж. У процесі прибирання ніж підрізає пласт ґрунту з полуницями та подається на гуркіт. На гуркоті картопля очищається від ґрунту та викидається на поверхню грядки. Привод ножа та гуркоту від окремих ексцентриків дає змогу знизити вібрації в процесі прибирання.

Регулювання глибини випорожнення залежить від діаметра коліс, які встановлені на мотоблокі. Опорні колеса картоплікопача використовуються для регулювання кута атаки. Причіпний пристрій приварений.

Конструкція

У конструкції картоплі можна виділити такі елементи:

• рама;
• редуктор;
• вал зі штовхачами;
• активний ніж;
• гуркіт;
• причіпний пристрій;
• опорні колеса.

Поздовжня рами картопелькопача виготовлена зі сталевої профільної труби перерізом 40 × 40 мм, товщина стінки 2 мм. Її довжина — 495 мм. Поперечна рама виготовлена з профільної труби 50 × 25, товщина стінки становить 3 мм, а її довжина становить 446 мм. Також є додаткові перемички та підсилювачі для забезпечення міцності та надійності конструкції.

Редуктор має набір шестерень, який дає змогу отримати коефіцієнт редукції 4,5, тобто оберти, що надходять на вал картоплі, будуть у 4,5 раза нижчими, ніж оберти вала відбору потужності мотоблока, що дає змогу працювати з картопелькопалом у разі комфортному рівні обертання й вібрації пристрою. Вал-шестерня виготовлений зі сталі марки 45 і має 15 зубців, модуль зуба становить 2. Нижній вал також виготовлений із 45-ї сталі, на нього встановлена велика шестірня, яка має 69 зубців, модуль зуба має значення 2.

Активний ніж має товщину 5 мм і ширину 382 мм.

Грохот має всього 17 зубців, довжина яких становить 500 мм.

Причіпний пристрій стандартний для мотоблоків із двигуном повітряного охолодження, типу Zirka-105. Опорні колеса кріпляться за допомогою болтового з'єднання.

Габаритні розміри:

• висота — 674 мм;
• ширина — 681 мм;
• довжина — 849 мм.
• вага виробу — 49,8 кг
•
